反刮刀（Back Spotfacer）利用機床主軸的正反轉展開和收起切削刃翼（WING)；可用于锪孔，反向锪孔，倒角，去毛刺應用！ 專利設計，可靠的性能。GripLock?反刮刀工具是一個自動的背面點選或背面 倒角工具，由主軸和刀具組成，稱為刀翼，可折疊成主軸刀具進入工件孔時的凹槽。卓越的性能得到保證是因?yàn)?/font>只有一個活動的部分。 節省時間和加工成本。與傳統方法相比，節省的工作時間是正常的在60%到70%之間，在某些情況下超過90%。

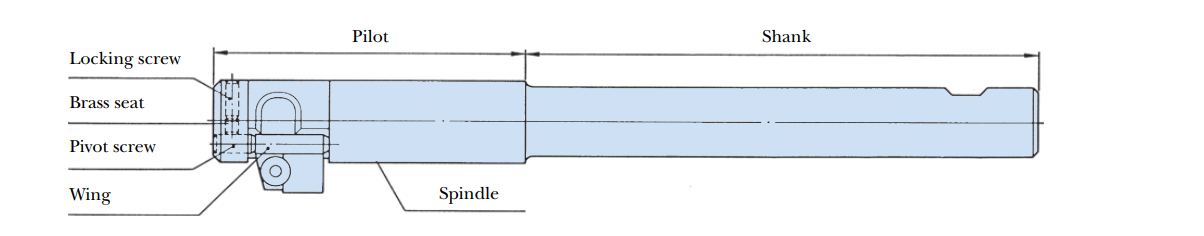

主軸(SPINDLE) 主軸的先導部分引導著墨器進入孔內并承擔切削力。 導孔直徑小于公稱孔徑。 直徑差如下
孔徑 孔徑差
4.5 – 9.0 mm 0.05 mm
10.0 – 13.0 mm 0.10 mm
14.0 – 24.0 mm 0.20 mm
25.0 – 30.0 mm 0.30 mm
above 30 mm 0.30 mm
尺寸大于30毫米的主軸的導孔直徑比孔直徑小1毫米。這些 主軸上裝有耐磨條，可引導測斑器進入孔內。主軸尺寸4,5 - 9 我們只有圓柱柄。較大的主軸有圓柱形或莫氏錐柄。
翼(WING) 在操作過程中，機翼必須自由擺動。因此，在組裝機翼時，樞軸 螺釘應松開30度左右，再擰緊鎖緊螺釘。 較小的機翼由整體切削刃的HSS制成。較大尺寸的機翼有方形插入 ISO/R242型旋轉或矩形刀片。 通過Secodex左手螺紋螺釘將插入物夾在機翼上。
|
