接骨螺釘旋風銑解決方案

2017-11-12 17:15| 發布者: WESTECSH| 查看: 5704| 評論: 0|來自: 西鈦珂

傳統的接骨螺釘采用走心機車削的形式加工，加工效率低，零件表面質量差！

西鈦珂Tornado?“ 瑞士型走心機+旋風銑動力刀座+旋風銑刀盤刀具”旋風銑銑頭，對接骨螺釘進行成型銑削加工是目前世界上先進高效的接骨螺釘加工形式！

什么是旋風銑：

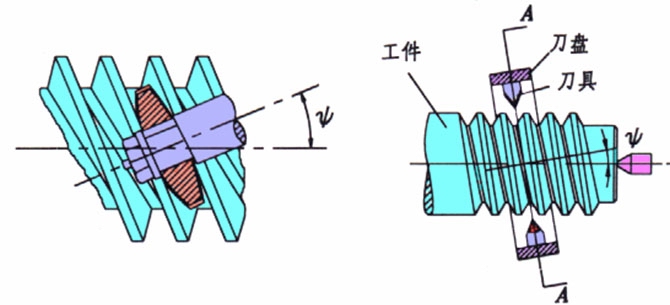

旋風銑是通過安裝在高速旋轉刀盤上的硬質合金成型刀具，從工件上銑削出螺紋的螺紋加工方法。因其銑削速度高（速度達到400m/min），加工效率快，和傳統的車削效率高幾倍甚至十幾倍，加工過程中切削飛濺如旋風而得名—旋風銑。旋風銑可以實現干切削、重載切削、難加工材料和超高速切削，消耗動力小。表面粗糙度能達到Ra0.8μm。旋風銑時機床主軸轉速慢，所以機床運動精度高、動態穩定性好，是一種非常先進的螺紋加工方法。

旋風銑加工的運動形式：　

旋風銑在加工過程中需要完成五個加工運動：

·刀盤帶動硬質合金成型刀高速旋轉（主運動）

·機床主軸帶動工件慢速旋轉（輔助運動）

·旋風銑根據工件螺距或導程沿工件軸向運動，走心機為棒材的進給運動（進給運動）

·旋風銑徑向運動（切削運動）

.旋風銑在一定角度范圍內還有螺旋升角調整的自由度（旋轉運動）

旋風銑的切削形式及旋風銑可加工的零件種類：　

旋風銑的切削形式分為： ·內切式 ·外切式；　　

旋風銑可以加工接骨螺釘，螺紋，絲杠，蝸桿，螺桿類零件；

旋風銑加工螺紋的優勢：
與其它一般螺紋的加工方法相比，旋風銑切削螺紋有如下的優點：　　1、加工效率高，比傳統加工效率可提高幾倍甚至十幾倍以上；　　2、由于是成型加工，產品一刀成形，偏心切削不需退刀，精度高；　　3、由走心機加裝旋風銑動力刀座構成，機床結構無需任何改動，螺旋升角可調，安裝方便；節省投資專機設備的費用；　　4、表面粗糙度可達Ra0.8微米，加工精度提高2級；5、旋風銑刀座作為一把特殊刀具，在數控系統控制下全自動加工；

旋風銑的實現方式：

1、旋風銑專機：該方式精度雖高，加工范圍也廣，但需要巨額投資專用設備；并且柔性差，不能完成走心機能加工的后續車銑及鉆孔等一系列的其他加工工序；在走心機旋風銑動力刀座技術成熟后，在加工接骨螺釘小蝸桿、微型小絲杠等領域，該專機方式已經完全淘汰；

2、瑞士型走心機+旋風銑刀座：該方式只需在走心機上加裝旋風銑刀座，精度高，數控化自動加工，加工范圍較廣且不需要購買專用機床，投資少，效益高；并且可以完成車銑鉆等后續一系列其他加工工序，可以實現無人值守高效加工；是接骨螺釘和小蝸桿等零件的先進的加工解決方案；

3、普通車床+旋風銑刀座：該方式為國內采用的改造方式，投資小但比較低端，只能加工大的絲杠等部件，不能加工接骨螺釘等微型零件且精度有限；

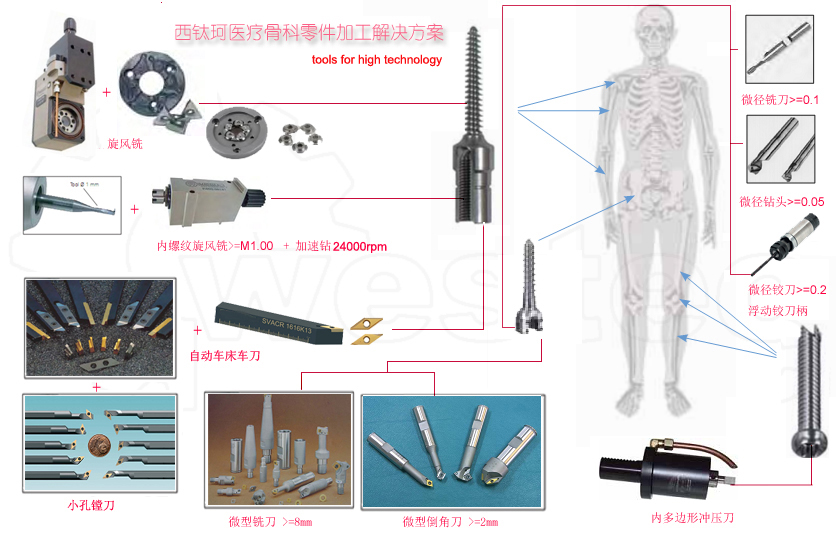

西鈦珂是專業的骨科零部件旋風銑加工技術提供商，我們的旋風銑刀座和瑞士型走心機配套，是接骨螺釘高效的加工利器。

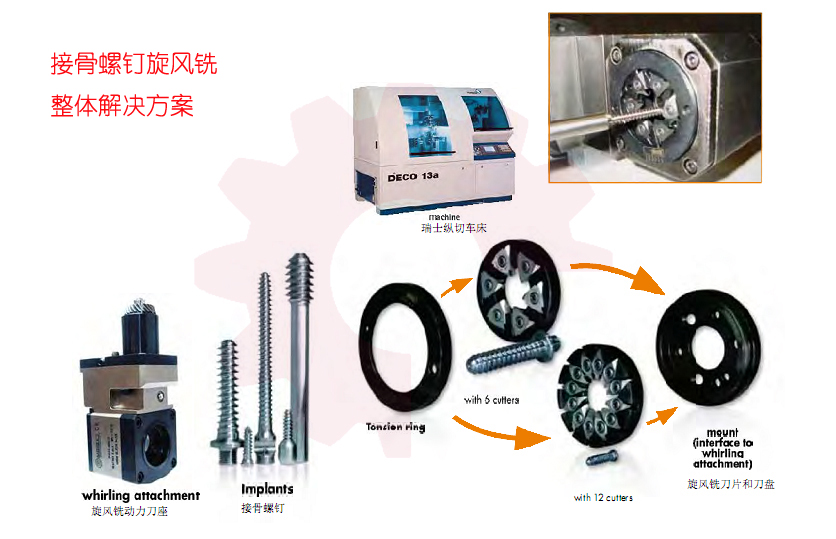

西鈦珂可以提供“ 瑞士型走心機+旋風銑動力刀座+旋風銑刀盤刀具 ”完整的接骨螺釘加工解決方案！

注：如果不購買我們的機床，單購我們的旋風銑刀座，刀座只適用于市場上常見的瑞士型走心機床,如瑞士TORNOS、日本CITIZEN、日本STAR、日本津上TSUGAMI、日本MURATEC、韓國韓華HANWHA 、韓國NEXTURN、德國德馬吉GILDEMEISTER、德國TRAUB 及歐洲MANURHIN；
